重量級フィルムロールの搬送、及び人手包装装置のご提案をさせて頂きました。

仕様

１）機械の構成

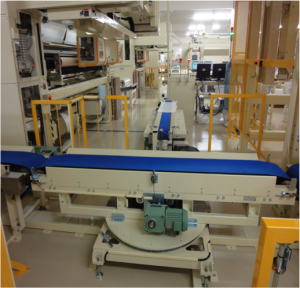

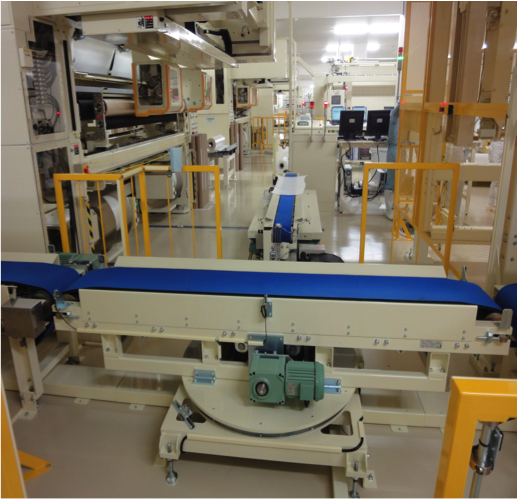

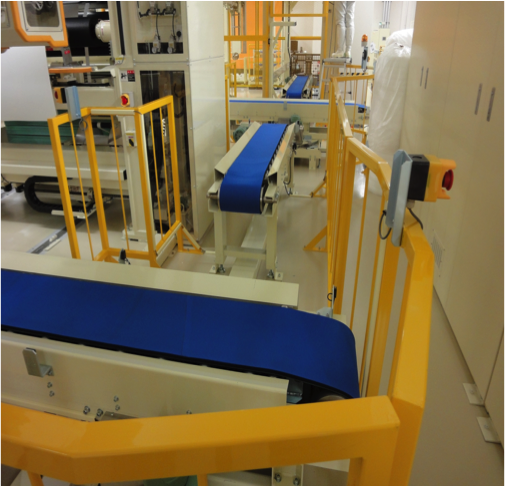

１、旋回トラフコンベヤ

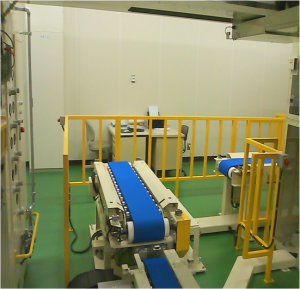

２、受け渡し中間トラフコンベヤ

３、シャトル受け渡し旋回トラフコンベヤ

４、マテハン受け渡しシャトルコンベヤ

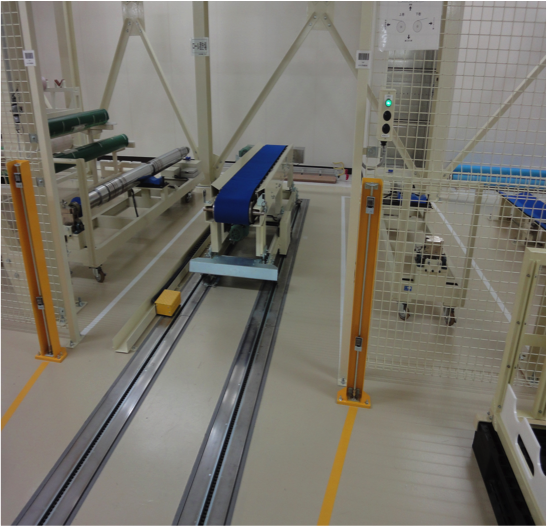

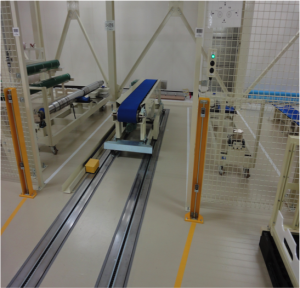

５、手包装装置投入シャトルコンベヤ

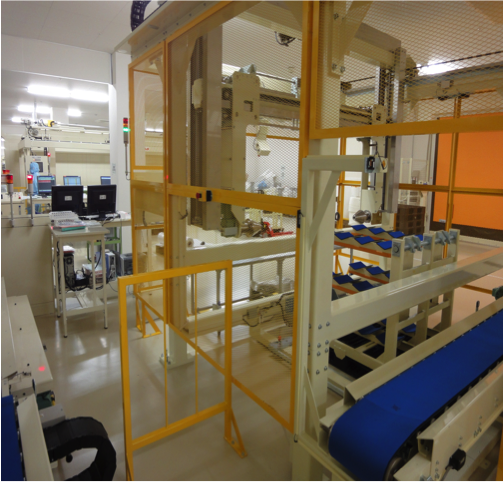

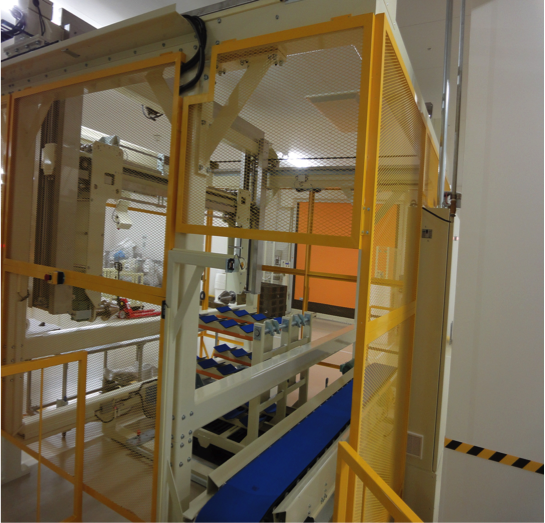

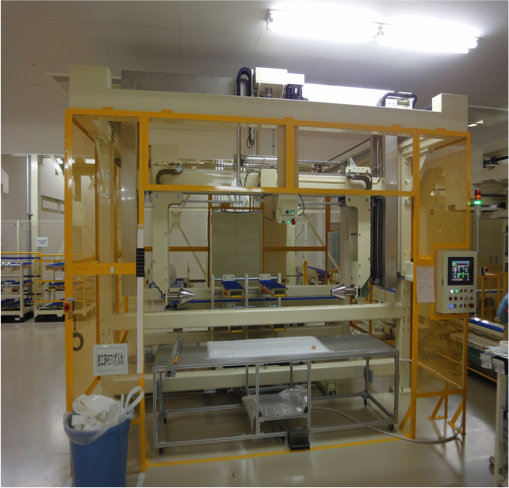

6、手包装装置

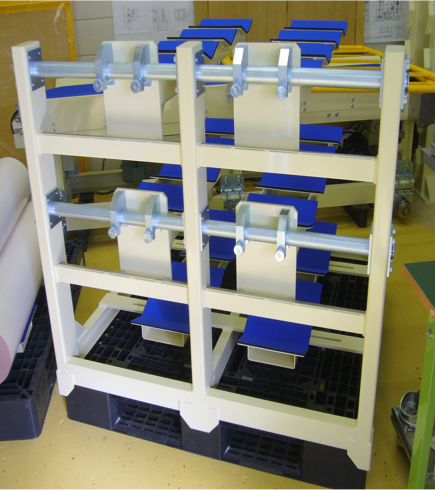

7、１２本積みパレット

　

上記５台のコンベヤと手包装装置と１２本積みパレットにより構成されています。

２）電源　三相ＡＣ２００Ｖ　１００Ａ

３）消費エア　２０Ｌ（ＡＮＲ）／分

４）サイクルタイム　　２００秒／１ロール（包装時間含む）

装置の目的

ロール製品製造装置から排出されたロール製品を、一定の方向に方向転換し手包装装置へ送り込み、人手による包装作業の後に自動操作によりパレット上に製品を搭載する事を目的としています。手包装装置で取り扱えない大きい製品は、シャトルコンベヤによりマテハン装置の受け渡し位置まで排出します。

対象製品の大きさ

シャトルコンベヤ　取扱い製品最大寸法
直径＝φ７５０まで
製品幅＝２５００ｍｍ
重量＝１５００ｋｇまで

最小取扱い製品寸法
製品直径＝φ２２０
製品幅＝６８０ｍｍ
コア幅＝７００ｍｍ（コア内径φ７６．２）

最大製品直径＝φ７２０
製品幅＝１５００ｍｍ
コア幅＝１６００ｍｍ（コア内径φ１５２．４）
最大取扱い製品重量４５０ｋｇ
